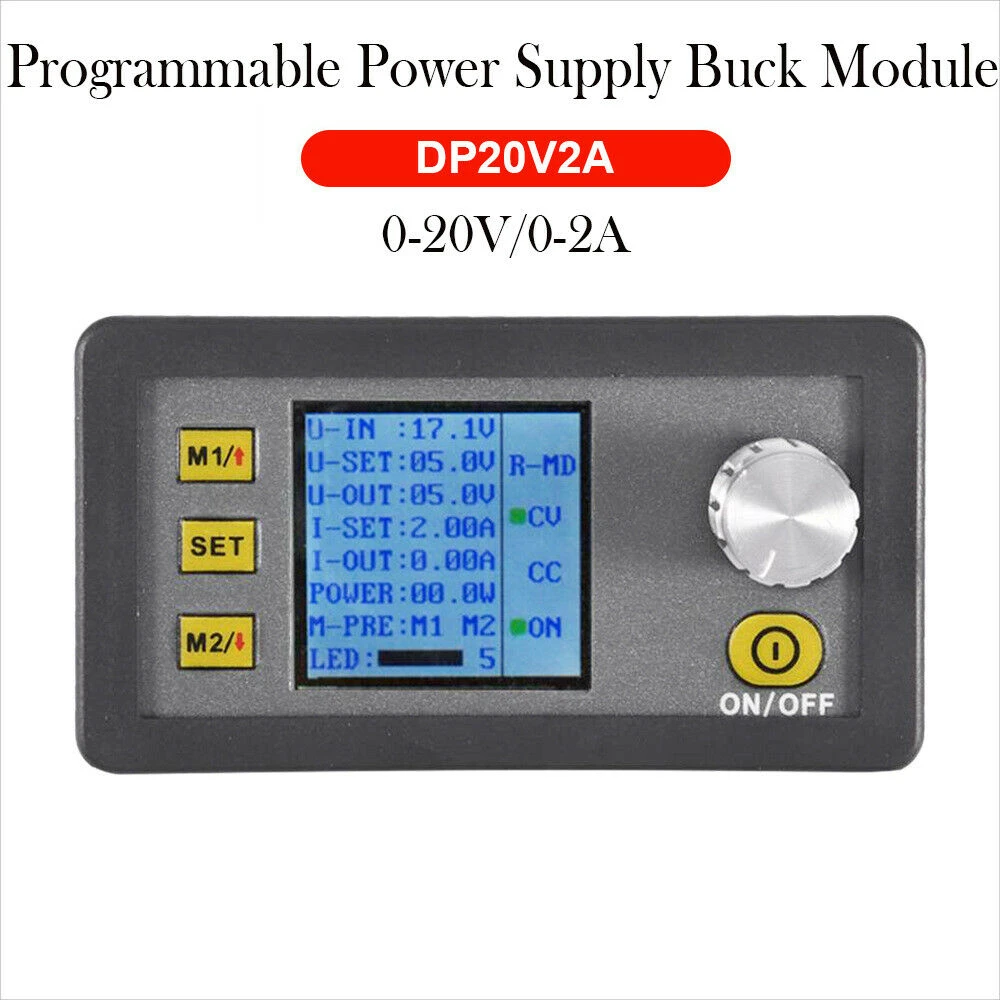

DP20V2A nagy pontosságú programozható tápegység modul LCD kijelzővel

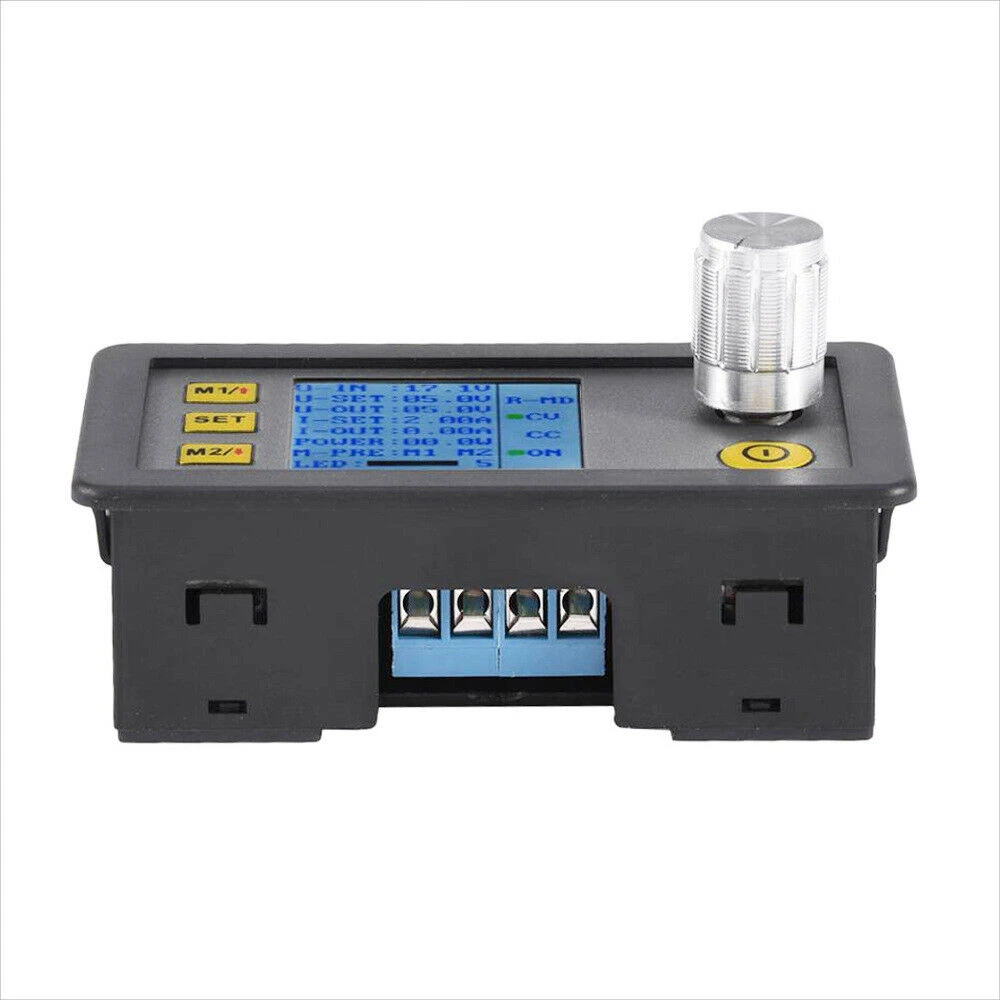

Vista lateral del módulo de alimentación programable DP20V2A

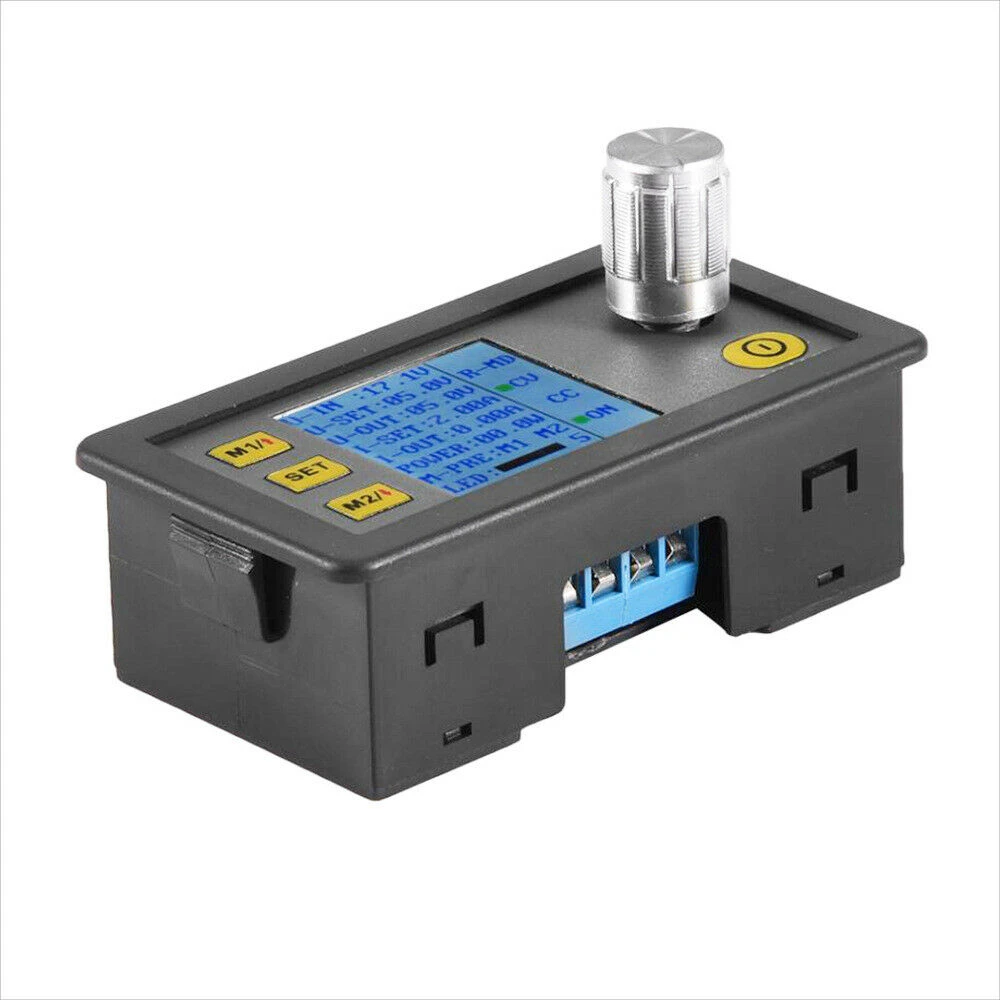

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

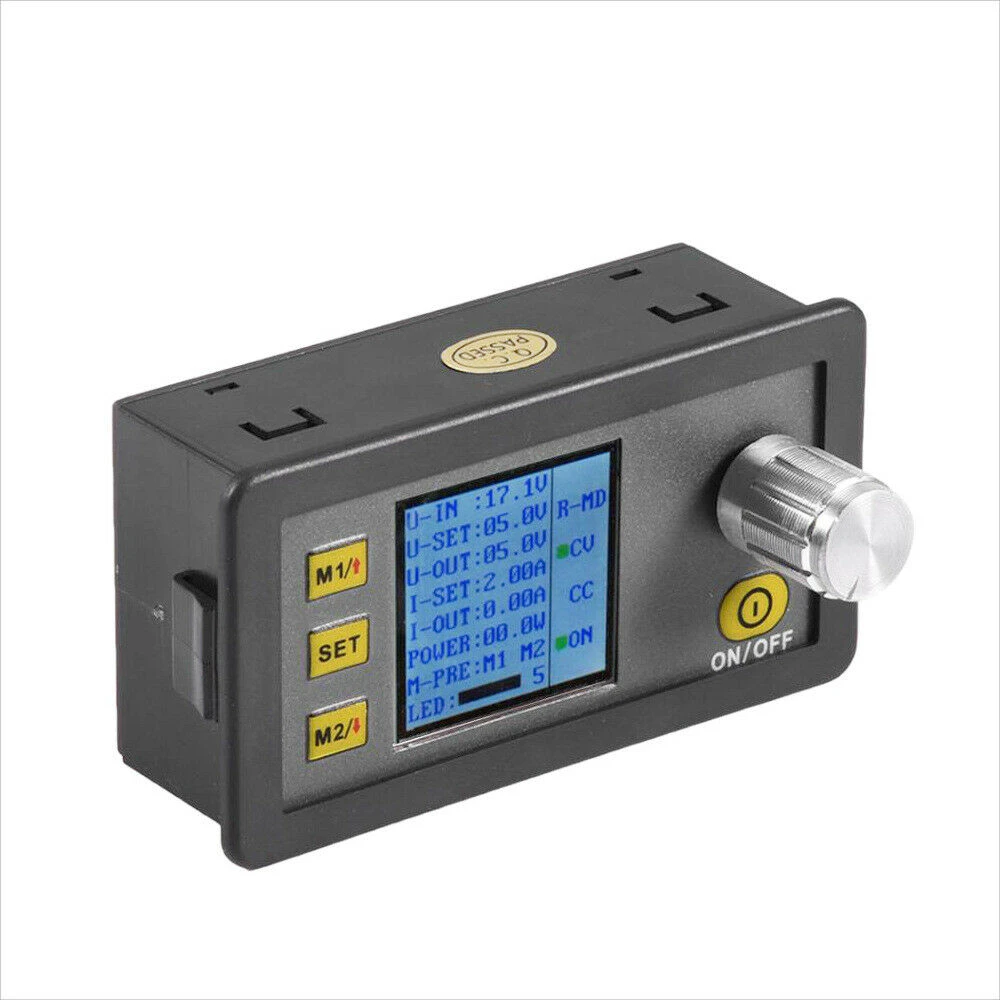

Detalle de botones y potenciómetro del módulo DP20V2A

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

DP20V2A nagy pontosságú programozható tápegység modul LCD kijelzővel

Name: DP20V2A nagy pontosságú programozható tápegység modul LCD kijelzővel
Brand: satkit
SKU: 1b050602
Price: 7344.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

Mentés 2% Korábban: Ft7 525

Ft7344

ÁFA-val (ÁFA nélkül: Ft5 783)

Korlátozott készlet

Normál szállítás Csü, Ápr 23 - Hé, Ápr 27

Expressz szállítás Ke, Ápr 21 - Sze, Ápr 22

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

DP20V2A CVCC programozható tápegység modul LCD kijelzővel

Ez a DP20V2A CVCC programozható tápegység modul pontos és kényelmes feszültség- és áramvezérlést biztosít elektronikai projektjeidhez. A beépített LCD kijelző valós időben jeleníti meg a legfontosabb paramétereket, például az előre beállított feszültséget, a bemeneti és kimeneti feszültséget, az előre beállított és kimeneti áramot, a teljesítményt, valamint a kijelző fényerejét.

Fő jellemzők:

Állítható kimeneti feszültségtartomány: 0-20.0V, 0.1V lépésekben.
Állítható áramtartomány: 0-2.00A, 0.01A lépésekben.
Két feszültségcsoport tárolása a gyors eléréshez.
LCD kijelző digitális voltmérő és ampermérő funkcióval.
Részletes megjelenítés: bemeneti feszültség (U-IN), előre beállított feszültség (U-SET), kimeneti feszültség (U-OUT), előre beállított áram (I-SET), kimeneti áram (I-OUT), teljesítmény, kijelző fényereje és működési módok.
Körülbelül 330 KHz kapcsolási frekvencia és 50mV hullámosság.
Kompatk méret: 79 x 43 x 26 mm.

Műszaki adatok:

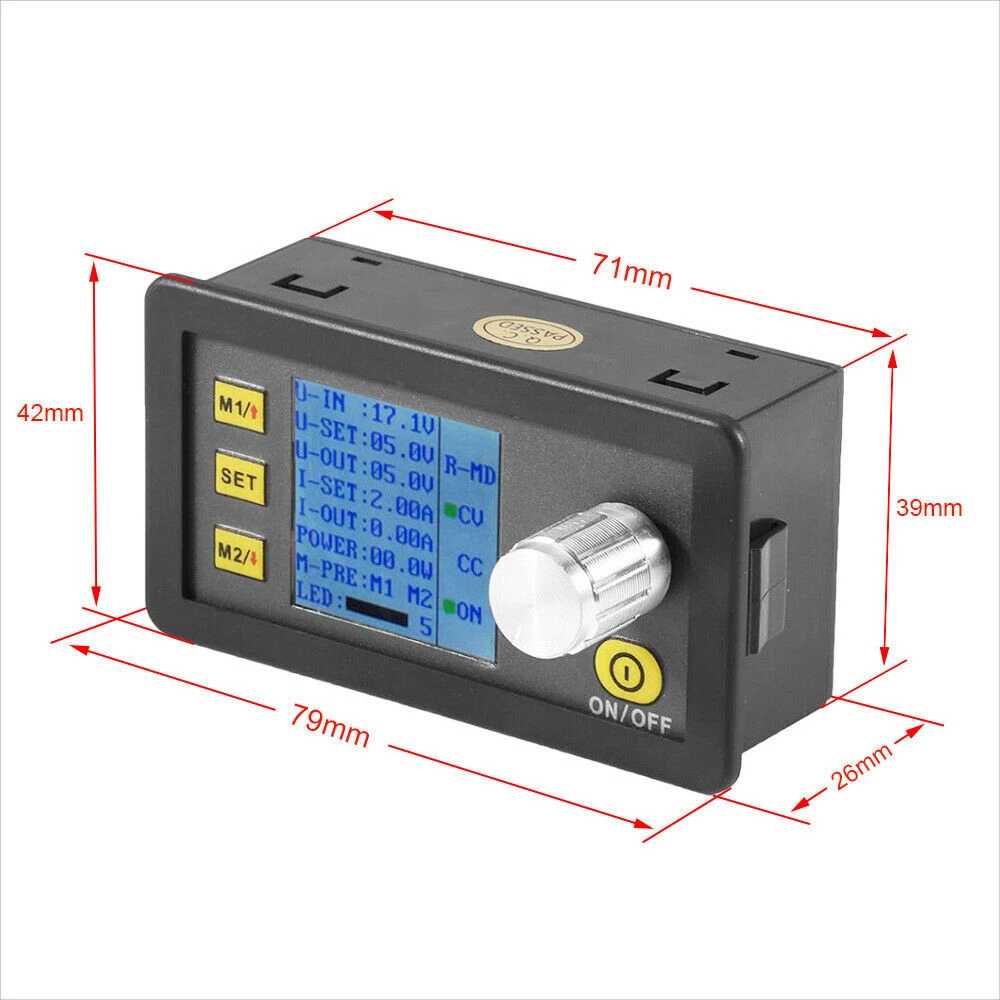

Méretek: 79 x 43 x 26 mm (L x W x H).
Nyílásméret: 71 x 39 mm.
Pozitív bemenet: IN+.
Negatív bemenet: IN-.
Pozitív kimenet: OUT+.
Negatív kimenet: OUT-.
Maximális kimeneti teljesítmény: 40W.
Bemeneti feszültségtartomány: 4.5-23V.
Kimeneti feszültségtartomány: 0-20V (a feszültségcsökkentő módhoz a bemeneti feszültségnek >3V-nak kell lennie).

Fő funkciók és használat:

SET gomb a funkciók beállításához és megerősítéséhez.
m1 és m2 gombok a tárolt adatok gyors eléréséhez.
ON/OFF vezérlés a feszültségkimenet aktiválásához vagy kikapcsolásához.
Lehetővé teszi a feszültség-, áram- és fényerőbeállítások mentését későbbi használatra.
Ideális teszteléshez, fejlesztéshez és elektronikus áramkörök javításához, ahol szabályozott és programozható tápegységre van szükség.

Használati útmutató:

Az előre beállított feszültség a SET gombbal és a kódoló potméterrel állítható.
Az előre beállított áram hasonló módon állítható.
A beállítások menthetők a gyors visszahíváshoz.
Az LCD kijelző fényereje a különböző fényviszonyokhoz igazítható.

Óvintézkedések:

Használaton kívül zárd le a kimenetet a nagyfeszültség okozta károk elkerülése érdekében.
A bemeneti feszültségnek 23V alatt kell lennie a sérülések elkerülése érdekében.
Ha a bemeneti feszültség nem elegendő, a modul automatikusan kikapcsol a védelem érdekében.
Kerüld a közvetlen napfényt az LCD kijelző védelme érdekében.
Teljes terhelés mellett biztosíts megfelelő szellőzést.
Ne használd akkumulátorok töltésére megfelelő védelem nélkül.

A csomag tartalma:

1 x DP20V2A CVCC programozható tápegység modul LCD kijelzővel.

Állítható kimeneti feszültség 0 és 20V között, 0.1V lépésekben
Állítható kimeneti áram 0 és 2A között, 0.01A lépésekben
Beépített LCD kijelző digitális voltmérővel és ampermérővel
Két előre beállított feszültségcsoport gyors tárolása
40W maximális kimeneti teljesítmény különféle alkalmazásokhoz
4.5 és 23V közötti bemeneti feszültségtartomány automatikus védelemmel
Egyszerű vezérlés SET, m1, m2 gombokkal és kódoló potméterrel
Kompatk 79 x 43 x 26 mm-es méret a könnyű beépítéshez

Vásárlói kérdések és válaszok

Milyen előnyei vannak a DP20V2A CVCC modulnak egy hagyományos analóg tápegységhez képest?

A DP20V2A CVCC pontos digitális beállítást tesz lehetővé (0,1 V és 0,01 A lépésekben), gyors konfigurációk mentését és a fő paraméterek egyidejű megjelenítését LCD kijelzőn, ami leegyszerűsíti a használatot és csökkenti a hibalehetőséget az analóg tápegységekhez képest, amelyek kézi beállítást igényelnek és nem tárolnak beállításokat.

Milyen feszültséget és áramot kell biztosítania a bemeneti tápegységnek a modul megfelelő működéséhez?

A bemeneti tápegységnek 4,5 V és 23 V DC közötti feszültséget kell biztosítania, úgy, hogy a bemeneti feszültség legalább 3 V-tal magasabb legyen a kívánt kimeneti feszültségnél, és az áramellátás legyen képes akár 2 A-t is biztosítani a maximális 40 W teljesítmény eléréséhez.

Mik a készülék pontos méretei és hozzávetőleges súlya?

A modul mérete 79 mm hosszú, 43 mm széles és 26 mm magas. Az ilyen típusú modulok tipikus tömege 60–80 gramm körül van, bár a gyártó a pontos értéket nem adja meg.

Hogyan történik a modul telepítése és csatlakoztatása egy áramkörhöz?

A modul bemenetét (IN+/IN-) DC tápegységhez kell csatlakoztatni, a kimenetét (OUT+/OUT-) pedig a terhelés áramköréhez. Fontos a polaritás betartása, valamint annak ellenőrzése, hogy a bemeneti feszültség megfelel-e a kimeneti követelményeknek, mindig követve a gyártó biztonsági előírásait.

Mekkora a modul feszültséghullámossága, és hogyan hat ez az érzékeny terhelésekre?

A specifikáció tipikusan 50 mV hullámosságot és körülbelül 330 kHz kapcsolási frekvenciát ad meg. Az alacsony hullámosság előnyös az érzékeny elektronikai terhelésekhez; ez a szint a legtöbb alkalmazásban elfogadható, de precíziós műszereknél korlátozó lehet.

Mekkora a DP20V2A modul kimeneti feszültségtartománya?

A DP20V2A modul kimeneti feszültsége 0 és 20.0V között állítható, 0.1V lépésekben.

Mekkora maximális áramot tud biztosítani ez a modul?

Az állítható kimeneti áram 0 és 2.00A között van, 0.01A lépésekben.

El tudok menteni feszültségbeállításokat gyors használathoz?

Igen, a modul két gyors tárolócsoporttal rendelkezik az előre beállított feszültségekhez, ami megkönnyíti az ismételt használatot.

Hogyan jelennek meg a paraméterek a modulon?

Az LCD kijelző a bemeneti feszültséget, az előre beállított és kimeneti feszültséget, az előre beállított és kimeneti áramot, a teljesítményt és a kijelző fényerejét mutatja.

Biztonságos ezzel a modullal akkumulátort tölteni?

Nem ajánlott a modult védelem nélküli akkumulátorok töltésére használni, mert a visszafeszültség károsíthatja. Ha erre a funkcióra van szükség, javasolt diódát tenni a kimenetre.
