HC-SR04 ultrahangos szenzor modul Arduinohoz - pontos távolságmérés

Name: HC-SR04 ultrahangos szenzor modul Arduinohoz - pontos távolságmérés
Brand: satkit
SKU: J030106-SR04
Price: 720.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

Mentés 7% Korábban: 772 Ft

720Ft

ÁFA-val (ÁFA nélkül: 567 Ft)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	509 Ft	-34%
10+	489 Ft	-37%
20+	437 Ft	-43%

Raktáron - Azonnal szállítható

Normál szállítás Pé, Ápr 24 - Ke, Ápr 28

Expressz szállítás Sze, Ápr 22 - Csü, Ápr 23

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

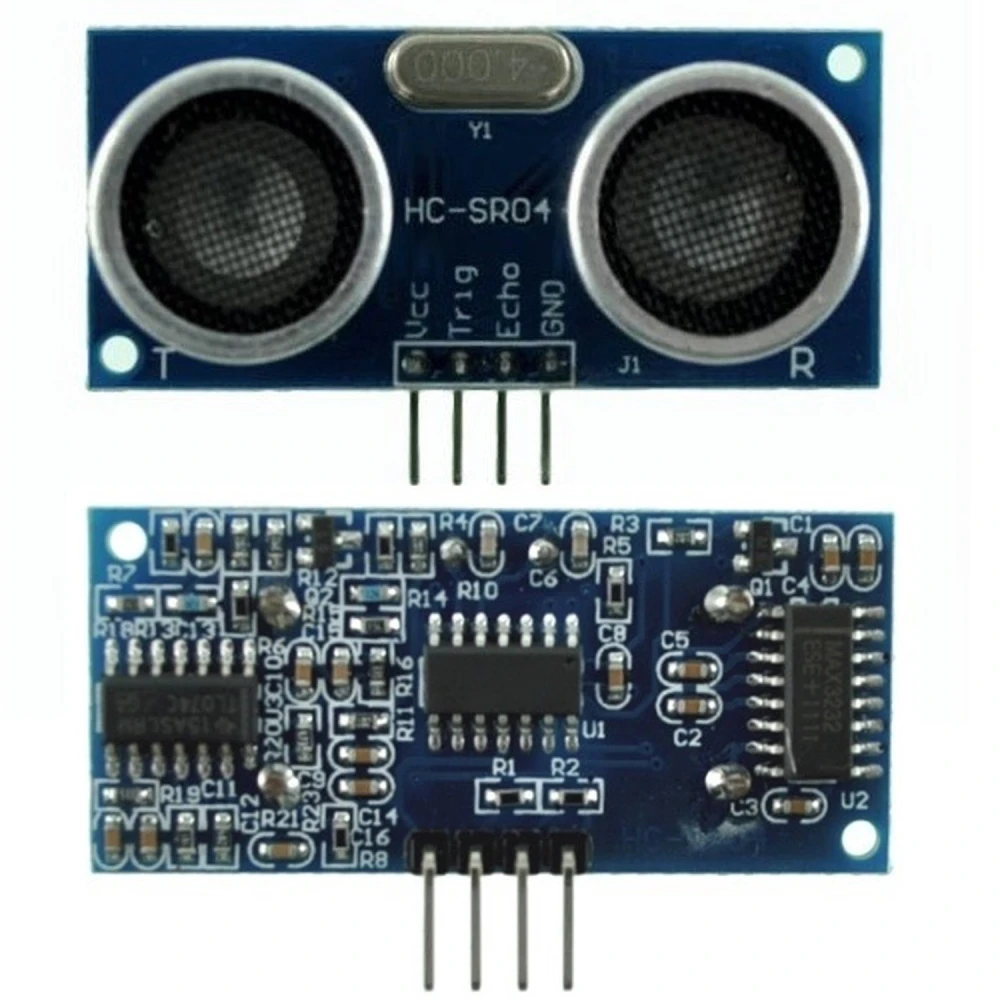

A HC-SR04 ultrahangos szenzor modul Arduinohoz alapvető alkatrész minden olyan robotikai vagy elektronikai projekthez, ahol pontos és megbízható távolságmérésre van szükség. Ez a szenzor szonárként működik: ultrahangos hullámokat bocsát ki, majd méri, mennyi idő alatt tér vissza a visszhang, miután visszaverődött egy tárgyról, így 2 centimétertől 3 méterig képes akadályokat érzékelni.

Komakt és egyszerű kialakítása megkönnyíti az integrálását prototípuslapokra vagy közvetlenül robotokba. LED jelzőfénnyel rendelkezik, amely mutatja, amikor mérést végez, és működéséhez mindössze három pin szükséges: VCC, GND és kimeneti jel.

Fő jellemzők

Mérési tartomány: 2 cm és 3 méter között, ideális közeli és közepes távolságú tárgyak érzékelésére.
Tápfeszültség: 5V +/-10% (minimum 4.5V, maximum 6V), a legtöbb mikrokontrollerrel kompatibilis.
Fogyasztás: tipikusan 30 mA, maximum 35 mA.
Interfész: 3 pin (VCC, GND, jel) az egyszerű csatlakoztatáshoz.
Kommunikáció: "pulse in / pulse out" típusú jeleket használ a távolság PWM impulzusszélességgel történő méréséhez.
LED jelzőfény: jelzi, amikor a szenzor mérést végez.
TTL impulzus: minimum 2 µs impulzus (tipikusan 5 µs) és pozitív echo impulzus 115 µs-tól 18.5 ms-ig.
Sorozatfrekvencia: 40 kHz 200 µs alatt.
Komakt méret: 22 mm x 46 mm x 16 mm, könnyen beépíthető bármely projektbe.

Tipikus felhasználás

Ezt a szenzort széles körben használják robotikai projektekben akadályok elkerülésére, távolságmérésre automatizált rendszerekben, valamint olyan prototípusokban, ahol pontos tárgyérzékelésre van szükség. Az Arduinoval, PIC-kel és más mikrokontrollerekkel való kompatibilitása sokoldalú eszközzé teszi a maker-ek és fejlesztők számára.

Kompatibilitás

A HC-SR04 kompatibilis Arduino lapokkal és más olyan mikrokontrollerekkel, amelyek támogatják a digitális bemeneti és kimeneti jeleket. Egyszerű interfésze gyors és problémamentes integrációt tesz lehetővé DIY, oktatási vagy professzionális projektekben.

Ezzel a modullal könnyedén és megbízhatóan valósíthatsz meg ultrahangos távolságmérő rendszereket, optimalizálva elektronikai és robotikai projektjeidet.

Mérési tartomány: 2 cm és 3 méter között
Tápellátás: 5V +/-10% (4.5V-tól 6V-ig)
Tipikus fogyasztás: 30 mA (max. 35 mA)
3 pines interfész: VCC, GND, jel
PWM impulzusos kommunikáció (pulse in / pulse out)
Aktív mérést jelző LED
Ultrahang frekvencia: 40 kHz
Kompakt méret: 22 x 46 x 16 mm

Vásárlói kérdések és válaszok

Mik a HC-SR04 előnyei és korlátai az infravörös távolságmérő szenzorokhoz képest?

A HC-SR04 nagyobb mérési tartományt kínál (2 cm-től 3 m-ig), és általában pontosabb sík, kemény felületeken. Ugyanakkor korlátozottan működik puha vagy hangelnyelő anyagokkal, és akusztikai interferencia is befolyásolhatja. Az infravörös szenzorok gyenge fényviszonyok között és sötét tárgyaknál jobban működnek, de kisebb a hatótávolságuk, és a pontosság a tárgy színétől és fényvisszaverő képességétől függ.

Mekkora a HC-SR04 modul mérete és súlya? Tartalmaz-e a csomag kábeleket vagy további alkatrészeket?

A modul mérete 46 mm x 22 mm x 16 mm, súlya körülbelül 10 g. A csomag általában csak az érzékelőpanelt tartalmazza; kábelek vagy tartók általában nincsenek benne, hacsak a beszállító másként nem jelzi.

Milyen pontossággal és tűréssel mér a HC-SR04 a működési tartományában?

A tipikus pontosság ±3 mm a legtöbb távolságon, optimális hőmérsékleti körülmények között (20–25 °C) és merev, visszaverő felületeken. A tűrés nőhet puha, kicsi, ferde tárgyak vagy kedvezőtlen akusztikai körülmények esetén.

Hogyan kell csatlakoztatni a HC-SR04 ultrahangos szenzort egy Arduinohoz?

Három pin segítségével csatlakozik: VCC az 5V-ra, GND a földre, a jel pin pedig az Arduino egyik digitális pinjére az echo impulzus méréséhez.

Mekkora távolságot tud mérni a HC-SR04?

2 centimétertől 3 méterig képes távolságot mérni jó pontossággal.

Mekkora feszültség szükséges a szenzor helyes működéséhez?

A szenzor 5V tápfeszültséggel működik, ±10% tartományban, vagyis 4.5V és 6V között.

Kompatibilis más mikrokontrollerekkel is az Arduino mellett?

Igen, kompatibilis a PIC-kel és más olyan mikrokontrollerekkel, որոնք képesek digitális bemeneti és kimeneti jelek kezelésére.

Mit jelez a szenzor LED-je?

A LED azt jelzi, hogy a szenzor aktív mérést végez.
