Arduino OV7670 300KP 640x480 CMOS EL0442 kamera modul

Name: Arduino OV7670 300KP 640x480 CMOS EL0442 kamera modul
Brand: satkit
SKU: Q030205-OV7670
Price: 2829.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

Mentés 6% Korábban: Ft3 015

Ft2829

ÁFA-val (ÁFA nélkül: Ft2 228)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	Ft2 890	-4%
10+	Ft2 658	-12%
20+	Ft2 468	-18%

Már csak 5 van készleten - rendeljen hamar!

Normál szállítás Csü, Ápr 23 - Hé, Ápr 27

Expressz szállítás Ke, Ápr 21 - Sze, Ápr 22

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

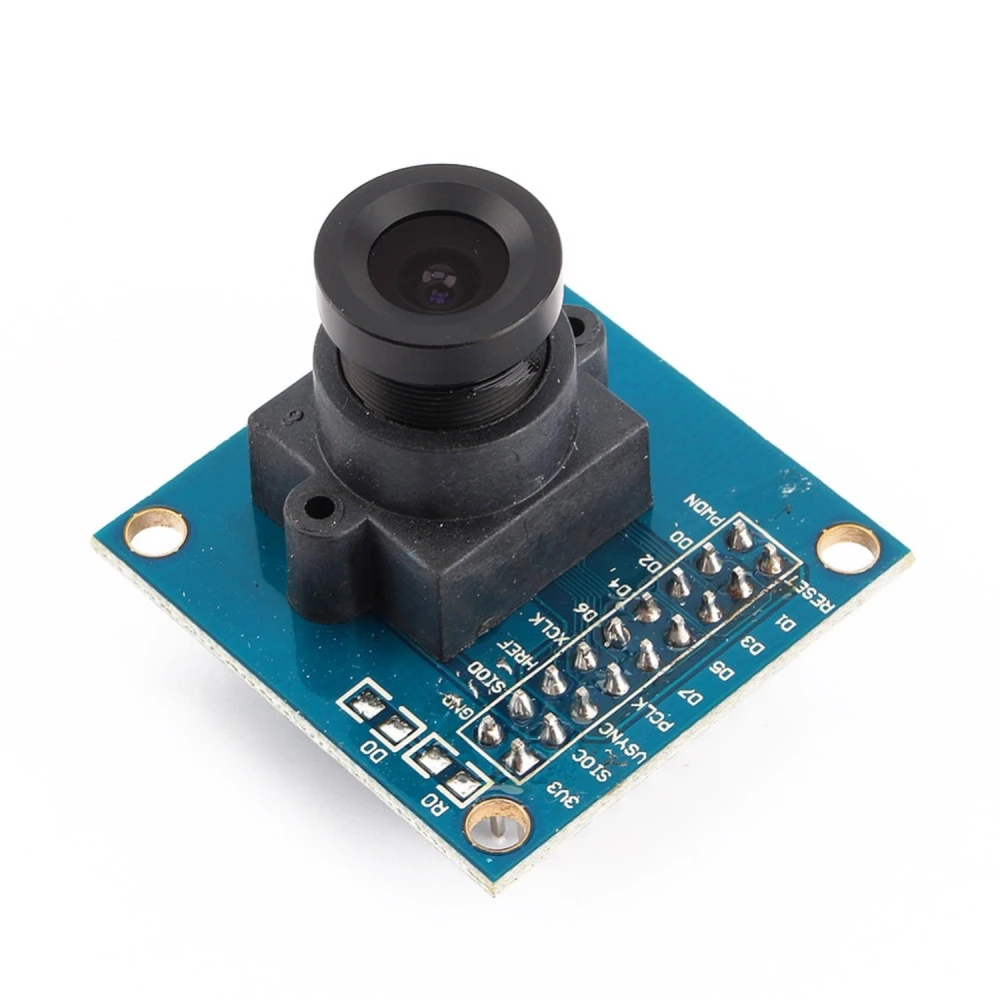

Az Arduino OV7670 300KP kamera modul egy kompakt eszköz, amely az Omnivision OV7670 képérzékelőre épül, és 640x480 pixeles VGA felbontást biztosít 8 bites színmélységgel. Ez a modul ideális elektronikai és robotikai projektekhez, amelyek jó minőségű képrögzítést igényelnek megfizethető áron.

Fő jellemzők:

Felbontás: VGA 640x480 pixel 30fps mellett, alapvető gépi látási alkalmazásokhoz megfelelő.
Szenzor: CMOS Omnivision OV7670, amely zajcsökkentéssel és optikai hibajavítással javítja a képminőséget.
Bemeneti feszültség: 2.5V és 3V között, Arduino lapokkal és más mikrokontrollerekkel kompatibilis.
Működési teljesítmény: 60mW 15fps mellett VGA YUV formátumban.
Üzemi hőmérséklet: -30°C és +70°C között, különböző környezetekhez alkalmas.
Lencse mérete: 1/6", 25°-os látószöggel.
Maximális képkockasebesség: 30fps VGA felbontásban.
Jel-zaj viszony: 46dB, amely tiszta képeket biztosít.
Dinamikatartomány: 52dB, jobb részletességhez változó fényviszonyok között.
Automatikus vezérlések: AEC, AGC, AWB, ABF, ABLc az automatikus képbeállításhoz.
Állítható képminőség: Telítettség, árnyalat, gamma, élesség és villogáscsökkentés.
Kimeneti formátumok: 8 bites YUV/YCbCr 4:2:2, RGB 565/555/444 és GRB 4:2:2.

Tipikus felhasználás: Ez a modul ideális olyan Arduino projektekhez, amelyek képrögzítést és képfeldolgozást igényelnek, például alapvető megfigyeléshez, tárgyfelismeréshez, robotikához és gépi látási prototípusok fejlesztéséhez.

Csatlakozások és kompatibilitás:

VDD: Tápellátás.
GND: Föld.
SDIOC: SCCB óra bemenet.
SDIOD: SCCB adat be/ki.
VSYNC: Függőleges szinkron kimenet.
HREF: Vízszintes szinkron kimenet.
PCLK: Pixelóra kimenet.
XCLK: Rendszeróra bemenet.
D0-D7: Párhuzamos videó kimenet.
REAJUSTE: Reset bemenet (aktív alacsony).
PWDN: Kikapcsolás bemenet (aktív magas).

További műszaki információkért és használati példákért látogassa meg az ArduCAM oldalt.

VGA 640x480 pixel felbontás 30fps mellett a tiszta képekhez.
Omnivision OV7670 CMOS szenzor zajcsökkentéssel és optikai korrekcióval.
Arduino-kompatibilis bemeneti feszültség: 2.5V és 3V között.
Automatikus képvezérlés: AEC, AGC, AWB, ABF, ABLc.
Többféle kimeneti formátum: YUV, RGB és GRB a rugalmas használathoz.
Széles üzemi hőmérséklet-tartomány: -30°C és +70°C között.
25°-os látószög 1/6" lencsével a részletek rögzítéséhez.
Alacsony energiafogyasztás: 60mW 15fps mellett VGA YUV módban.
Egyszerű és gyors csatlakoztatást biztosító pinek mikrokontrollerekhez.

Vásárlói kérdések és válaszok

Milyen előnyöket kínál az OV7670 szenzor más, hasonló árkategóriájú Arduino kameramodulokkal szemben?

Az OV7670 alacsony áráról, az Arduino platformokkal való egyszerű integrációjáról és a VGA felbontású (640x480 pixel) képek elfogadható sebességgel történő rögzítéséről ismert (akár 30 fps), miközben alacsony energiafogyasztást tart fenn (60 mW 15 fps mellett). Ugyanakkor nincs beépített FIFO memóriája, ami bonyolultabb feldolgozást jelent az OV2640-hez hasonló modulokhoz képest, bár azok általában drágábbak.

Milyen méretű a modul, és pontosan mit tartalmaz a doboz?

A modul általában 28 mm x 23 mm x 21 mm méretű (szélesség x hosszúság x magasság, az optikával együtt); a hozzávetőleges tömeg 8 g. A doboz a kameramodult integrált lencsével és forrasztott tüskékkel tartalmazza, kábelek és további elemek nélkül. Nyomtatott kézikönyv nincs mellékelve.

Milyen csatlakozást vagy feszültséget igényel a megfelelő működéshez Arduino-val?

A modul 2,5 V és 3,0 V közötti tápellátást igényel; az adatpinek jellemzően 3,3 V-on működnek, és fontos, hogy közvetlenül ne 5 V-tal táplálja, mert megsérülhet. A vezérlés SCCB interfészen keresztül történik, amely kompatibilis az I2C-vel. 5 V logikájú Arduino lapokhoz szintillesztő használata ajánlott.

Hogyan befolyásolja a FIFO memória hiánya a teljesítményt és a képfeldolgozást alap mikrovezérlők esetén?

Mivel nincs beépített FIFO memória, az OV7670 valós időben továbbítja az adatokat; ez arra kényszeríti a mikrovezérlőt (például Arduino Uno), hogy minden pixelt azonnal olvasson és dolgozzon fel, ami jelentősen korlátozza a rögzítési sebességet és növeli a szoftver összetettségét. Teljes képek eléréséhez erősebb mikrovezérlő használata vagy külső memória hozzáadása ajánlott.

Milyen hőmérsékleti tartományt és környezeti feltételeket bír el a modul folyamatos működés során?

Az OV7670 modul biztonságosan működik -30 °C és +70 °C között. Javasolt kerülni a tartósan magas páratartalmat vagy a port további védelem nélkül, mivel a lencse nincs lezárva. A szabványos mechanikai tűrések nem garantálják a vízállóságot vagy az erős ütésekkel szembeni ellenállást.

Kompatibilis az Arduino OV7670 kamera modul szabványos Arduino lapokkal?

Igen, a modul olyan Arduino lapokkal működik, amelyek támogatják a 2.5V és 3V közötti feszültséget, és kezelni tudják az SCCB és I2C interfészeket a kommunikációhoz.

Mekkora a modul maximális felbontása?

A modul maximális VGA felbontása 640x480 pixel 30fps mellett.

Milyen képformátumokat támogat a modul?

8 bites kimeneti formátumokat támogat: YUV/YCbCr 4:2:2, RGB 565/555/444 és GRB 4:2:2.

Hol találok dokumentációt és használati példákat?

További információkat és példákat a hivatalos https://www.arducam.com oldalon talál.

Milyen hőmérsékleti tartományban működik a modul?

A modul -30°C és +70°C közötti hőmérsékleti tartományban működik, így különböző környezetekhez alkalmas.
