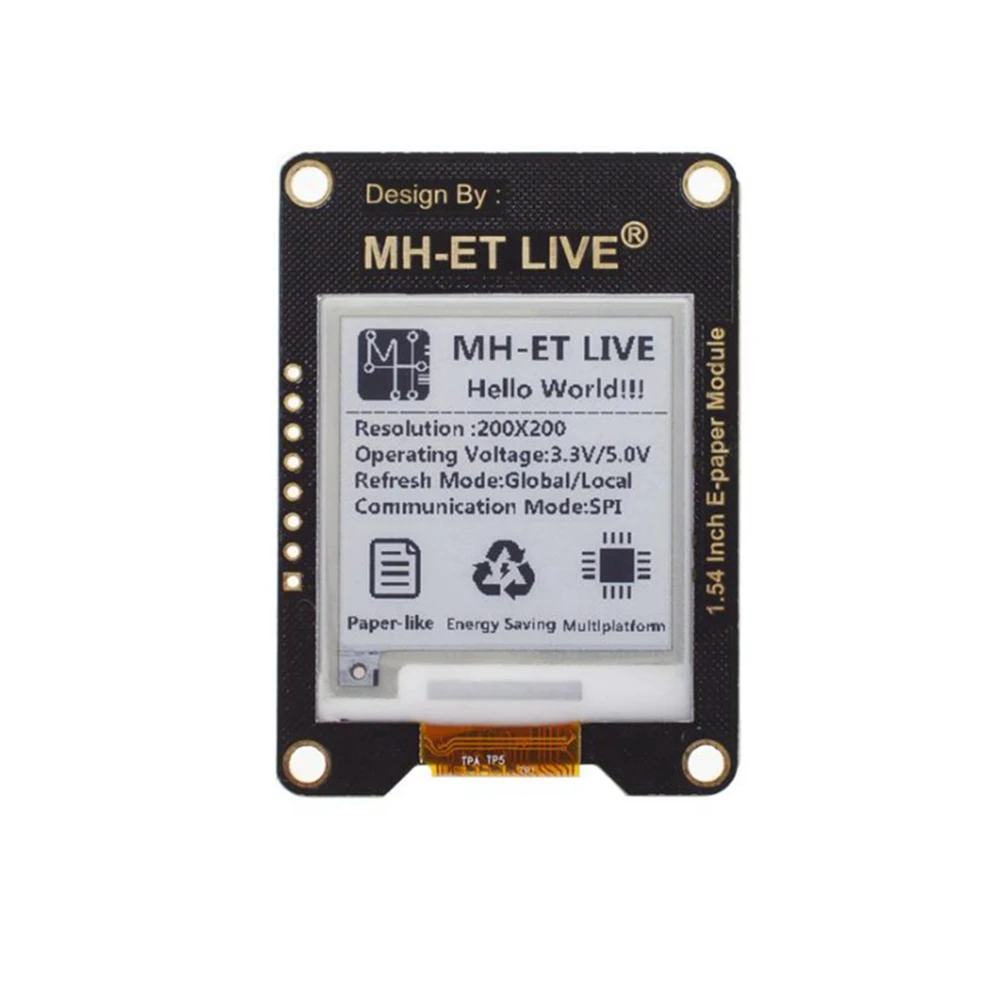

1,54 hüvelykes e-papír modul SPI interfésszel Raspberry, Arduino és STM32 számára

Az 1,54 hüvelykes, SPI interfészes e-papír modul egy e-ink (ePaper/eInk) kijelző, amelyet tiszta és hatékony megjelenítésre terveztek elektronikai projektekhez. Ez a modul olyan népszerű platformokkal kompatibilis, mint a Raspberry Pi, Arduino és STM32, így könnyen integrálható különféle fejlesztésekbe.

Ez a kijelzőtípus kiemelkedik alacsony energiafogyasztásával, mivel csak a kép frissítésekor igényel energiát. Miután a grafika betöltődött, a kijelző az áramellátás folyamatos fenntartása nélkül is megőrzi a képet, ezért ideális olyan eszközökhöz, amelyeknél fontos az alacsony fogyasztás és a hosszú akkumulátor-üzemidő.

A használt technológia a mikroenkapszulált elektroforetikus kijelző (MED), amely átlátszó olajban lebegő, töltött pigmenteket tartalmazó apró gömböket használ. Ezek a pigmentek az elektromos töltés hatására mozognak, hogy látható képeket hozzanak létre, amelyek a környezeti fényt verik vissza, így nincs szükség háttérvilágításra. Ez kiváló láthatóságot biztosít még közvetlen napfényben is, több mint 170°-os széles betekintési szöggel.

Fő jellemzők

• Kijelzőméret: 1,54 hüvelyk (27,6 mm × 27,6 mm)
• Felbontás: 200 × 200 pixel, 0,138 × 0,138 mm ponttávolsággal
• Kommunikációs interfész: 3 vagy 4 vezetékes SPI
• Működési feszültség: 3.3V / 5V, Arduino-val további átalakítás nélkül kompatibilis
• Színek: Fekete-fehér, 2 szürkeárnyalattal
• Energiafogyasztás: 26.4mW frissítés közben, készenlétben kevesebb mint 0.017mW
• Frissítési idő: Részleges 0.3s, teljes 2s
• Modul méretei: 55 mm × 39,4 mm

Felhasználás és kompatibilitás

Ez a modul tökéletes olyan projektekhez, amelyeknél kültéren is jól olvasható, alacsony fogyasztású kijelzőre van szükség, például e-könyv olvasókhoz, IoT eszközökhöz, okosórákhoz, elektronikus címkékhez és információs panelekhez. A Raspberry Pi, Arduino és STM32 kompatibilitásának köszönhetően számos alkalmazásban és prototípusban használható.

A csomag tartalmazza az 1,54 hüvelykes ePaper kijelzőmodult, amely készen áll az integrációra. A használat megkönnyítéséhez további információk és kódpéldák találhatók a Waveshare Wiki oldalon.

• 1,54 hüvelykes e-ink kijelző 200x200 pixeles felbontással
• 3 vagy 4 vezetékes SPI interfész, kompatibilis Raspberry Pi, Arduino és STM32 platformokkal
• 3.3V / 5V működési feszültség, további átalakítók nélkül
• Alacsony fogyasztás: csak a kijelző frissítésekor használ energiát
• Jó láthatóság napfényben, >170° betekintési szöggel
• Gyors részleges frissítés 0.3 másodperc alatt, teljes frissítés 2 másodperc alatt
• Kompakt méret: 55 mm × 39,4 mm, hordozható projektekhez ideális
